非标闸门定制案例：特殊尺寸引水工程闸门设计与制造
本案例展示聚永为某引水工程提供非标尺寸闸门定制服务的完整过程。客户因闸门孔口尺寸特殊，标准产品无法安装。聚永根据现场土建预留尺寸重新设计闸门结构，选用耐腐蚀高强度钢，从设计、制造到现场复测安装全程控制，最终定制闸门完美适配，运行良好。通过本案例，您可以了解非标设备定制的需求背景、技术难点、服务流程和验收结果，为类似工程采购提供参考。
某引水工程需安装闸门控制水流，但闸门孔口尺寸特殊，标准产品无法安装。客户急需定制非标闸门，要求满足密封、强度和耐腐蚀要求。
闸门孔口尺寸非标，无法直接采购标准产品；若改造土建则成本高、工期长。同时，工程对闸门的密封性、耐腐蚀性和交货期有严格要求。
聚永提供非标闸门定制服务：现场测量获取精确尺寸，设计高强度钢闸门结构，采用热喷涂锌加环氧涂层防腐，制造过程严格质检，并提供现场安装指导。
聚永技术团队现场测量，设计部门完成结构设计并评审。制造选用Q345B钢材，进行焊接、防腐处理，过程检验包括无损检测和尺寸测量。工厂预组装后运至现场，工程师指导安装并完成启闭试验和漏水检测。
定制闸门完美适配现场尺寸，启闭平稳，密封良好，漏水量低于规范要求。客户对聚永的定制能力和服务响应表示满意，项目按期完成。
过程记录
服务过程、资料变化和复盘结论
本页展示匿名项目过程，供读者了解服务安排、执行变化和复盘结论。
服务过程与资料变化
本表记录非标闸门定制项目从需求沟通到验收完成各阶段的服务问题、执行动作及对应的资料变化，帮助客户了解定制流程中的关键节点和交付物。
| 阶段 | 服务问题 | 执行动作 | 资料变化 |
|---|---|---|---|
| 需求沟通 | 闸门孔口尺寸特殊，标准产品不可用 | 聚永技术团队对接客户，了解工况与要求 | 获取工程图纸与现场照片 |
| 现场测量 | 土建预留尺寸需精确确认 | 工程师赴现场测量孔口尺寸、预埋件位置 | 形成测量报告与尺寸图纸 |
| 设计制造 | 闸门结构、材质、防腐方案需确定 | 设计部门完成结构计算与图纸，评审后投入制造 | 设计图纸、材料清单、工艺文件 |
| 安装验收 | 现场安装精度与密封性能验证 | 工程师指导安装，进行启闭试验和漏水检测 | 安装记录、试验报告、验收单 |
验收结论与后续建议
本表汇总非标闸门安装后的验收观察点、效果表现、原因判断及后续建议，为客户设备投运后的维护提供参考。
| 观察点 | 效果表现 | 原因判断 | 后续建议 |
|---|---|---|---|
| 尺寸匹配 | 闸门与孔口完全吻合，间隙均匀 | 现场测量准确，制造精度控制到位 | 定期检查预埋件锈蚀情况 |
| 启闭操作 | 启闭力平稳，无卡阻异响 | 结构设计合理，启闭机选型匹配 | 每季度润滑启闭机构 |
| 密封效果 | 漏水量低于规范允许值 | 止水橡皮压缩量合适，安装到位 | 每年检查止水橡皮老化程度，必要时更换 |
| 防腐状况 | 涂层均匀，无破损脱落 | 热喷涂锌+环氧涂层工艺可靠 | 每两年进行防腐层修复或重涂 |
本页路线
先看范围，再看资料表，最后继续阅读
本案例展示聚永为某引水工程提供非标尺寸闸门定制服务的完整过程。客户因闸门孔口尺寸特殊，标准产品无法安装。聚永根据现场土建预留尺寸重新设计闸门结构，选用耐腐蚀高强度钢，从设计、制造到现场复测安装全程控制，最终定制闸门完美适配，运行良好。通过本案例，您可以了解非标设备定制的需求背景、技术难点、服务流程和验收结果，为类似工程采购提供参考。
- 客户背景
- 需求难点
- 服务安排
- 执行记录
- 复盘建议
- 资料表与核对口径
- 相关问题
反馈记录
案例上下文：泵站启闭机用了十年突然卡死，联系聚永后他们当天就来现场勘测，定制的新机安装后运行平稳，没耽误汛期排涝。
陈建华某泵站管理负责人
设备更换后运行稳定，排涝调度恢复正常。案例上下文：新建水闸需要全套设备，聚永提供了闸门、启闭机和清污机统一方案，省去我们多方协调的麻烦。
张工水利工程采购技术员
全套设备一次采购，安装调试顺利。案例上下文：河道漂浮物多，人工清理太慢。聚永推荐的清污机根据我们河道宽度定制，安装后自动清污效果明显。
李经理河道治理项目负责人
清污效率大幅提升，行洪安全得到保障。客户背景
本次案例的客户是一家水利工程公司，负责某引水工程的建设。该工程需要在关键位置安装闸门，以控制水流和水位。由于工程现场土建预留的闸门孔口尺寸并非标准规格，客户面临标准产品无法直接安装的困境。
客户此前已联系多家设备供应商，均因尺寸特殊、需要重新设计制造而未能达成合作。客户希望找到一家具备非标设计能力和制造经验的厂家，能够根据现场条件定制闸门，同时保证密封性能、结构强度和耐腐蚀性。
聚永在接到客户咨询后，迅速组织技术团队与客户对接，了解工程现场的具体工况、安装空间、水质条件和运行要求。经过初步评估，聚永确认具备定制能力，并提出了初步的技术方案和制造周期，客户决定委托聚永进行定制生产。
需求难点
客户面临的主要难点在于闸门孔口尺寸特殊，无法直接选用标准闸门。如果采用标准产品，需要对土建结构进行改造，不仅增加成本，还会延长工期。因此，定制非标闸门成为唯一可行的方案。
技术层面，闸门需要满足严格的密封要求，确保在长期运行中不漏水。同时，由于水体可能含有腐蚀性物质，闸门材质必须具有良好的耐腐蚀性能。此外，闸门的结构强度必须能够承受设计水头压力，且操作机构要灵活可靠。
客户对交货期也有明确要求，整个工程进度紧张，闸门必须在规定时间内完成设计、制造和安装，否则会影响后续施工。聚永需要在有限时间内完成从设计到交付的全流程，并确保质量达标。
服务安排
聚永技术团队首先赴现场进行详细测量，获取闸门孔口的精确尺寸、预埋件位置以及周边空间数据。根据测量结果，设计部门开始进行闸门结构设计，包括面板厚度、加强筋布置、止水形式、启闭力计算等。

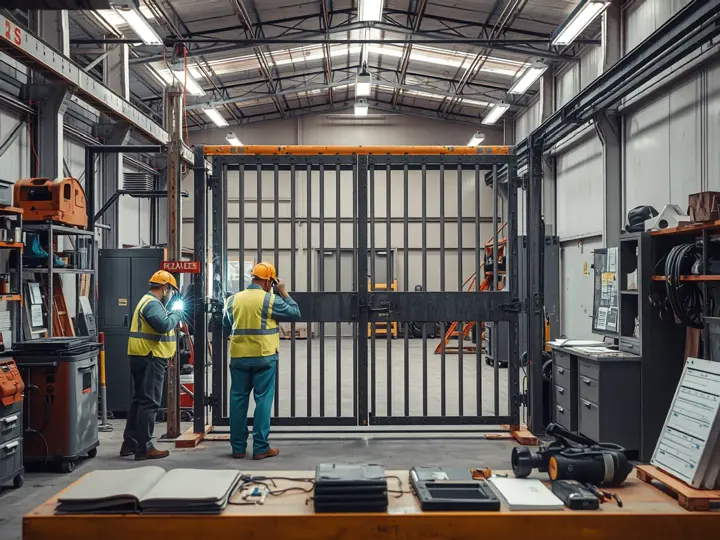

设计完成后，聚永与客户进行了多轮技术评审，确认设计方案满足工程要求。随后进入制造阶段，选用Q345B高强度钢材，并对所有部件进行防腐处理，包括热喷涂锌和环氧树脂涂层，以增强耐腐蚀性。
制造过程中，聚永按照ISO质量管理体系进行过程检验，包括材料复验、焊接无损检测、尺寸精度测量等。制造完成后，进行了工厂预组装和密封试验，确保闸门各项性能指标符合设计要求。
执行记录

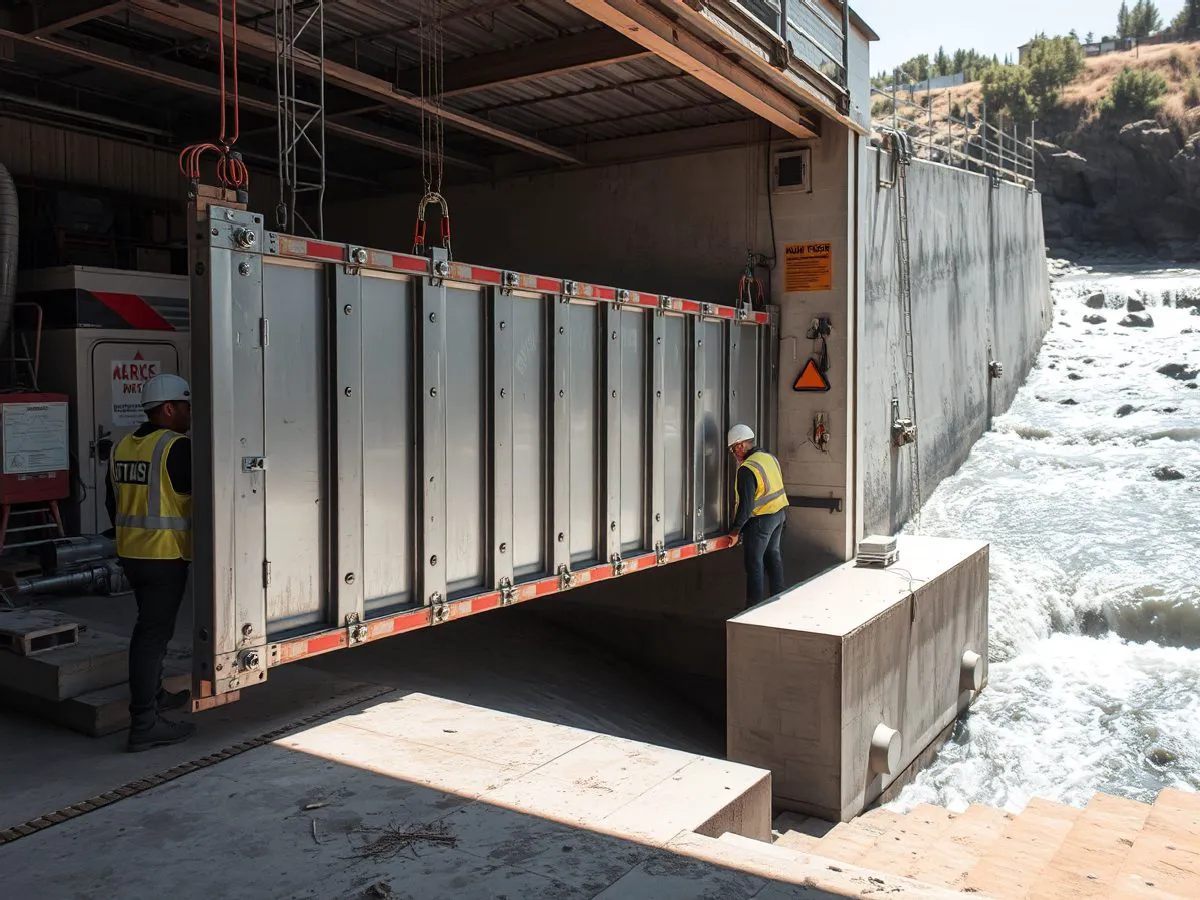

闸门制造完成后，聚永安排物流将设备运至工程现场。同时，派出经验丰富的安装指导工程师到场，协助客户进行安装。安装过程中，工程师首先复核了土建预留尺寸，确认与设计一致。
由于闸门为定制尺寸，安装时需要精确调整吊装位置和固定螺栓。聚永工程师现场指导施工人员按照安装说明书进行操作，并检查止水橡皮的压缩量，确保密封效果。整个安装过程历时2天。

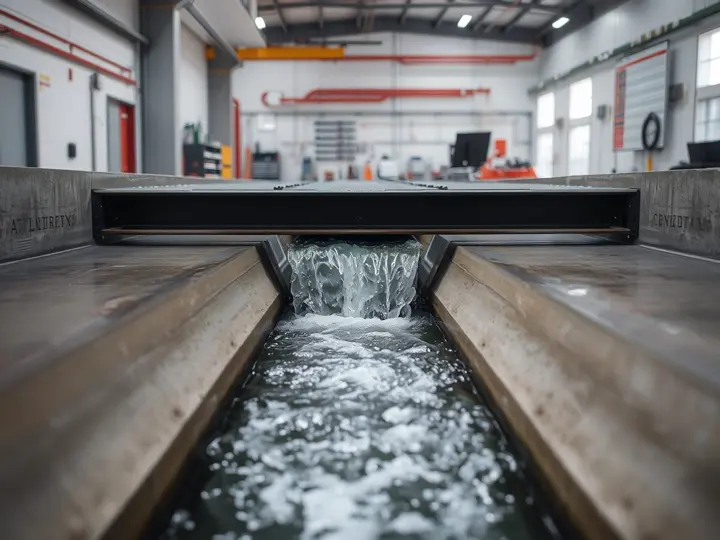

安装完成后，进行了启闭试验和漏水检测。闸门在启闭过程中运行平稳，无卡阻现象；止水效果良好，漏水量远低于规范要求。客户现场验收合格，对聚永的定制能力和服务响应表示满意。
复盘建议
本次非标闸门定制项目顺利完成，关键在于前期现场测量准确、设计评审充分以及制造过程中的严格质量控制。对于类似项目，建议客户在土建施工阶段就与设备供应商沟通，预留合理的安装空间和预埋件，以减少后期定制难度。
对于非标设备，客户应提供尽可能详细的工况参数，如设计水头、水质成分、操作频率等，以便设计时充分考虑。同时，制造过程中的进度沟通也很重要，定期了解制造状态有助于项目整体协调。
聚永建议客户在设备投运后定期进行维护保养，包括检查止水橡皮老化情况、润滑启闭机构、防腐涂层修复等。聚永可提供年度维护合同，帮助客户降低设备故障率，延长使用寿命。
相关问题
非标闸门定制的周期通常需要多久？
非标闸门定制周期取决于尺寸、材质和结构复杂程度。一般从设计到交货需要30至45天。聚永会与客户沟通具体工期，并定期更新制造进度，确保按时交付。
定制闸门如何保证密封效果？
聚永在设计时根据水头压力计算止水形式，通常采用P型或I型止水橡皮，并在制造时严格控制止水面的平面度。安装时调整压缩量，确保密封可靠。工厂预组装时会进行密封试验，验证效果。
